金相顯微鏡是用入射照明來觀察金屬試樣表面金相組織的顯微鏡，是對熱處理后的材料作一般金相組織的研究工作的儀器。是集光學顯微鏡技術、光電轉換技術、計算機圖像處理技術于一身的光學儀器。下面來給大家介紹關于金相顯微鏡的原理以及構造的內容，歡迎閱讀！
金相顯微鏡的原理：
金相顯微鏡基本放大原理。它主要是用非常短的焦距物鏡和較長焦距的目鏡來實現。為減小象差，金相顯微鏡目鏡和物鏡均由透鏡組組成復雜的光學系統，其中物鏡的結構尤其復雜。
圖中的物鏡和目鏡都被簡化成了一個單一的鏡頭。目標AB定位于物鏡的前焦外但又非常接近焦點的位置，經過物鏡后，物鏡就成了一種倒立放大的實像A'B'，它位于物鏡的物方焦距之內，但是焦點較近，是目鏡。眼鏡會再次把物鏡放大到虛像A"B"，位于觀察者視力范圍內(距人眼250mm)，用于眼睛觀察，并在視網膜上形成Z"B"。
運用幾何光學原理，分析了金相顯微鏡的成像過程。但事實上，金相顯微鏡觀察的微觀組織，通常幾何尺寸很小，甚至可以與光波波長相比較，根據光的電磁波理論，這一點光不能近似地看作是直線傳播，而要考慮衍射效應。相反，光在金相顯微鏡上總是部分相干。所以，金相顯微鏡的成像過程是一種較為復雜的衍射相干過程。實際上，由于衍射等因素的影響，金相顯微鏡在放大和分辨率方面存在著一定的局限性。當前，在顯微鏡下可以觀察到的Z小尺寸通常在0.2μm左右，有效放大速率在1500~1600x之間。

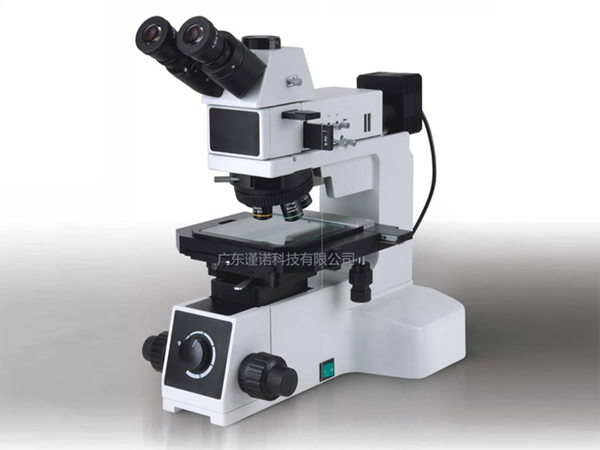

金相顯微鏡的構造：
金相顯微鏡主要包括三個部分：光學系統、照明系統、機械系統，有些顯微鏡還附有攝影裝置。
運載臺：
采用金相顯微鏡載物臺放置金相樣品，載物臺面與下方托盤之間設有導軌，用手推動載物臺面水平方向運動，改變樣品觀察位置。
孔徑光闌與視場光闌：
孔徑光闌安裝于照明反射鏡上方，調節孔徑光闌能控制入射光的粗細，以確保物像達到清晰度。位于物鏡支架下方的視場光闌，它的作用是控制視野范圍，使目鏡內的視場變亮而沒有陰影。另外，雕刻直紋的套圈上也有兩個調節螺絲，用以調節光闌的中心。
物鏡轉換器：
變頻器為球狀，三根螺桿，可裝不同放大倍數的物鏡，旋轉變換器可使各物鏡透鏡入光路徑，與不同目鏡配合使用，可獲得各種放大倍數。
視鏡：
視鏡筒45度傾斜安裝于帶棱鏡的半球形座架，并可將目鏡轉90度水平轉至與照相裝置配合拍攝金相照片。
金相顯微鏡是一種精密的光學儀器，使用時需細心謹慎。采用金相顯微鏡工作前，應先了解金相顯微鏡的結構特點及彼此的位置及作用，再按金相顯微鏡的使用規程操作。
感謝閱讀，以上就是對金相顯微鏡的原理以及構造的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關金相顯微鏡的詳細事宜，歡迎致電詳詢，竭誠為您服務。
