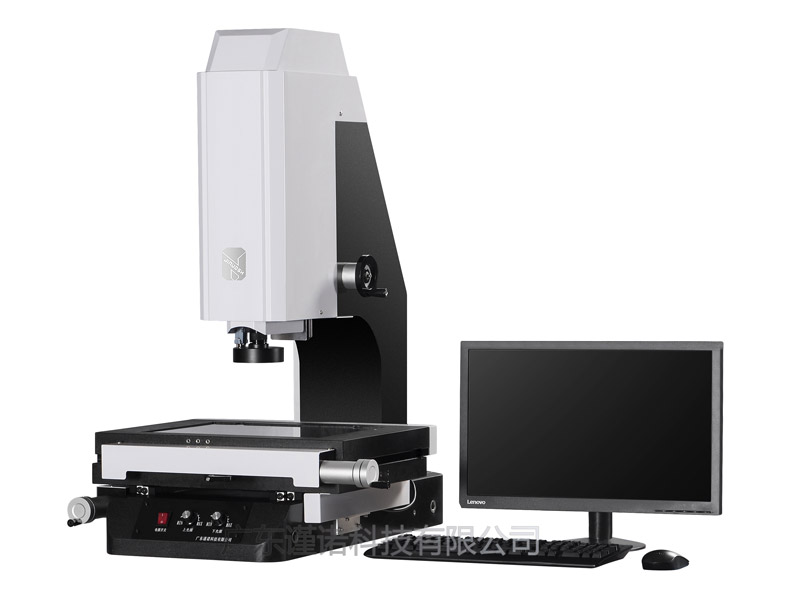

2.5次元精密影像測量儀讓工作更加輕松，省時省力，大大提高測量效率。全自動測量儀主要運用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕級材料、手機配件等。下面小編介紹關于2.5次元精密影像測量儀特點以及應用光源的內容，歡迎閱讀！

2.5次元精密影像測量儀特點：

　　高精度大理石基座、橫梁保證極高的穩定性及剛性。

　　采用雙重閉環運動控制，電機在高速運動時具有的定位以及運動時的穩定性；

　　采用本公司開發的嵌入式模塊控制電機，提高了電機響應速度，還簡化了儀器與PC機的 接口，PC機與儀器通過USB線和S端子線連接；

　　采用花崗石平臺，外觀簡潔大方；

　　表面光由獨立四十八組光源組成，每一組均為恒流源驅動，連續可調；

　　配有我公司的全自動測量軟件提高測量效率。

　　自動連續變倍鏡頭，自動變倍后無需人工重新進行精度校驗。

　　影像導航系統讓你快速定位工件測量位置，大幅提高測量效率。

　　配我公司全自動測量軟件，可編程自動檢測，大大提高測量效率。

2.5次元影像儀的應用光源：

　　在光學影像測量中，通常主要的三種光源為：表面光，輪廓光和同軸光。

　　首先說到表面光照明，即與攝像機處于同一側，一般采用環狀式或者點狀式照明，環形燈為常用的表面光照明方式，便于安裝，可以給漫反射表面提供明亮的照明，（表面光照明使用的是表面光源）表面光源提供給工件表面的普通照明，目前的應用趨勢是使用環形的表面光提供多個方向和入射角的表面照明。

　　2.5次元影像儀可以提供6環8區的表面光照明，共計48個獨立的分區可控，每個分區都有獨立控制開關以及亮度，亮度可達256級，每一環的光線射入角度都不同，確保在對不同工件測量時有不同的照明方式，從而使測量達到較好的效果，特別針對刀模、鐳雕、工業雙面膠等的測量有良好的輔助作用。這種光源一般配備于七海測量全自動影像測量儀機臺，CNC自動測量時，儀器自身會自行修正調光。

　　說完了表面光，再說到輪廓光照明，輪廓光，顧名思義即為：將光源放置于物體的背面，與其他的照明方式有很大的不同，因?yàn)閳D像分析的并非反射光而是射入光。輪廓光照明會產生強烈的對比，此時物體表面的特征會丟失，但是可以清晰的看到物體表面廓形，故而，輪廓光照明被稱之為輪廓光源，輪廓光讓透光和不透光的部分區分開來，透光的地方呈白色而不透光的部分呈現為黑色，這樣一來即可達到一個黑白對比的效果，測量結果，一目了然。輪廓光有一點至關重要，那就是必須保證射出的光線為平行光，而且為同一個強度，否則在不同光線下會導致工件輪廓變形，測量精度更是無從談起了。

　　然后要說的是同軸光照明，同軸光是指與相機軸向相同的方向的來光照射于物體表面，同軸光采用了一種特殊的半反射鏡面，將光線反射至相機的透鏡軸方向。同軸光對于實現物體扁平化且有鏡面特征的工件卓有成效，同軸光還可以實現讓表面角度變化部分高亮，因?yàn)橄鄼C(jī)鏡頭偏離反射光上方90°時，則反射光不會進入鏡頭，從而使表面變暗。

　　感謝閱讀，以上就是對2.5次元精密影像測量儀特點以及應用光源的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關2.5次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
