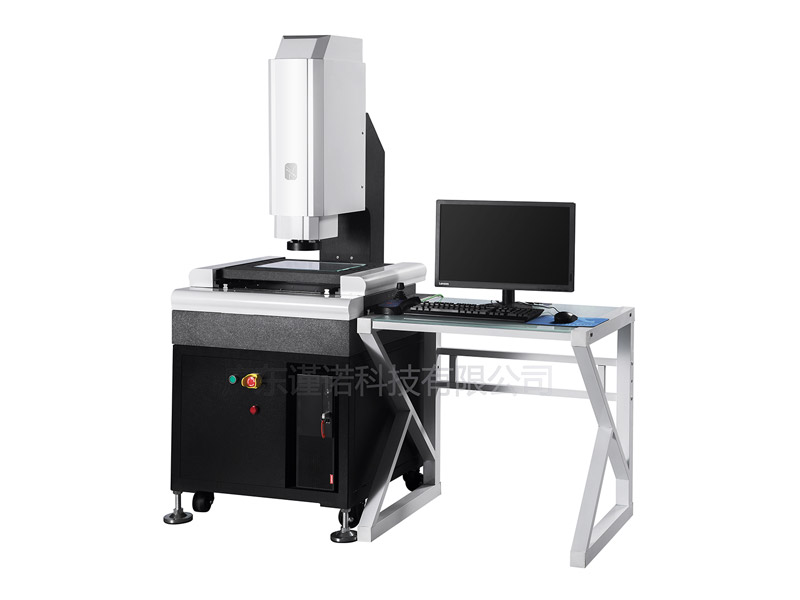

影像測量?jī)x以非接觸式測量為主要測量方式，通過長期的技術經驗積累，自動影像儀在功能上逐步的延伸，配合探針和激光模組的使用，出現介于二維和三維幾何尺寸測量的儀器，業內稱為“2.5D影像測量?jī)x”。下面分享影像測量?jī)x倍率放大的原理以及檢測精度的內容，歡迎閱讀！

影像測量?jī)x倍率放大的原理：

　　一、光學放大倍率：為物體通過鏡頭成像到CCD的感光單元上面的放大倍率，即通過光學變倍鏡頭控制倍率放大。鏡頭這部分是純粹的光學成像，遵守幾何光學原理。光學放大倍率部分決定了影像的放大倍率，也部分決定了CCD 能夠看到的視野范圍。在影像測量?jī)x中通常主要由兩種光學鏡頭體現 ：自動變倍鏡頭、手動變倍鏡頭。

　　自動變倍鏡頭：電動變倍鏡頭是指采用電動馬達，集成控制卡，控制軟件對鏡頭的放大倍數進行調整，并且可以通過觀察電腦實時畫面達到齊焦，獲得最清晰畫面的一種新型鏡頭，該鏡頭具有自動報警保護功能，有效保護鏡頭避免出現機械故障。

　　手動變倍鏡頭需要人工操作實現變倍，存在卡位、重復變倍不準等問題。使用較為繁瑣。納諾測量影像測量?jī)x全系均使用自動變倍鏡頭。

　　二、數碼放大倍率：由CCD感光單元通過處理電路，把圖像顯示到顯示器上的這一過程中產生的放大效應稱為數碼放大倍率。表中為CCD到顯示器的放大倍率，常用CCD感光芯片尺寸有1/3、1/2、2/3、1等規格，常用顯示器尺寸有9、12、13、17、27等規格，納諾測量的產品通常使用的是1/3和1/2靶面的相機，23或者25的顯示器 。

　　測量物件實際大小與顯示器的影像大小實際比率為影像放大倍率，影像二次元測量?jī)x測量系統是將待測物件透過鏡頭光學放大，在影像經過數碼信號傳送顯示器時其過程也作放大，由物件尺寸大小到影像尺寸大小的放大倍率稱為影像放大倍率。影像二次元測量?jī)x的放大倍率計算公式如下：影像放大倍率＝光學放大倍率×數碼放大倍率。

如何提高測量?jī)x的檢測精度?

　　圖像測量?jī)x是多個領域常用的快速三維檢測設備。它可以實現高效的測量，而無需實際接觸產品，但測量過程的使用會影響設備的測量精度。如何提高圖像測量?jī)x器的檢測精度?確保設備在有效校準期間：圖像測量設備出廠時會有標記的測量不確定度，這意味著在實際測量產品時可能存在誤差范圍。但是，如果設備在使用一段時間后能夠有足夠的精度測量產品，則需要年度校準證書來保證。熟悉零件圖紙和測量要求：圖像測量?jī)x的程序與三坐標的編程方法相同?？梢越⑷S空間坐標系統，并在坐標基準下評估幾何形狀和位置的公差。因此，結合測量要求和基準位置，將零件放置在一個訪問位置，并盡可能測量盡可能多的尺寸，以提高檢測效率。對于成為基準的特征邊界或平面，如果其余測量位置具有良好的特征，則將獲得良好的安全位置。

　　此外，圖像儀器的編程人員需要熟悉相應產品圖紙的邊界位置，以防止錯誤的邊界。做好工件定位：為了確保測量程序的批量使用，在沒有基準的情況下，需要首先進行工件定位，找到穩定的特征，分別找到原點、軸向和零高點。記錄和確保一致性是實現批量測量的必要要素。圖像測量程序的優化：使用圖像測量?jī)x器結合測量需求，根據測量放大率，合理安排測量路線，使測量平臺能夠按照排列順序或路徑或順時針或逆時針有序完成測量，盡可能壓縮單個測量時間。圖像測量經驗的積累：對于不同的產品邊界，需要匹配不同的光源和光強度，如輪廓邊緣、弱邊緣、倒角等。測量操作人員需要根據實際情況不斷積累經驗來調整設備。圖像測量?jī)x器的質量和測量過程的操作將影響測量效率和精度

　　感謝閱讀，以上就是對影像測量?jī)x倍率放大的原理以及檢測精度的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關影像測量?jī)x的詳細事宜，歡迎致電詳詢，竭誠為您服務。
