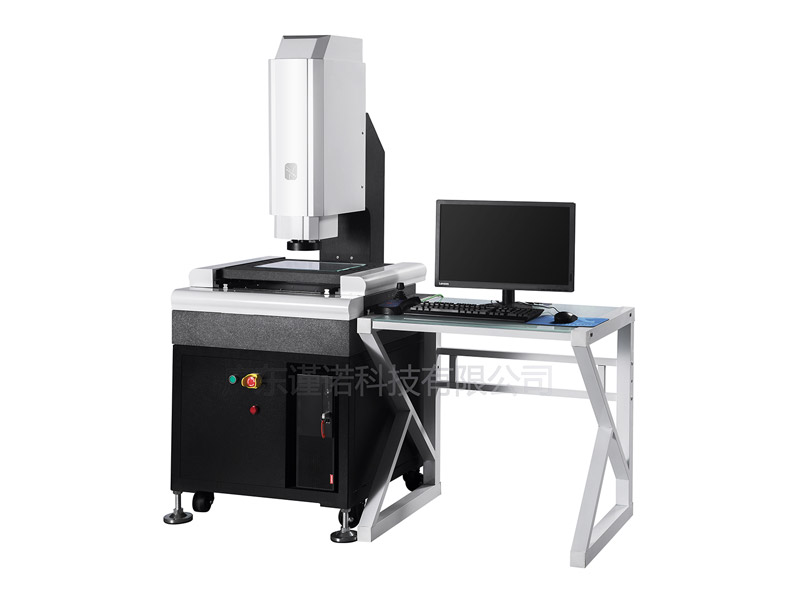

全自動二次元測量?jī)x是在數字化影像測量?jī)x（又名CNC影像儀）基礎上發展起來的人工智能型現代光學非接觸測量?jī)x器。全自動影像測量?jī)x它承續了數字化儀器優異的運動精度與運動操控性能，融合機器軟件的設計靈性，屬于當今前沿光學尺寸檢測設備。下面分享全自動二次元測量?jī)x的測量方法與維護的內容，歡迎閱讀！

全自動二次元測量?jī)x的測量方法：

　　對焦階段

　　1、在計算機上選定一個測量范圍，它為一個將被測件在工作臺面上的投影面包含在內的二維平面。

　　2、計算機先將信號傳送給Z向傳動軸系，啟動Z軸步進電機并帶動固定在Z向滑塊上的燈罩內的攝像鏡頭上下移動以便對焦，同時由傳感結構中的區域傳感器將探得的被測件高點的高度反饋給計算機以確定攝像鏡頭與被測件高點的距離，該距離也稱為攝像機完成對焦的有效焦距，Z向傳動軸系中的光柵將此時攝像鏡頭位置信號傳送回計算機保存。

　　拍攝階段

　　1、由計算機將信號傳送給X、Y向傳動軸系，啟動X、Y軸步進電機并帶動攝像鏡頭在一個水平面上移動到測量范圍的起始位置，此后根據計算機生成的移動路徑，攝像鏡頭在測量范圍內移動到下一位置。

　　2、每移動一個確定位置，攝像系統都要根據設定的取像數拍攝圖像,攝像系統提取的是在該點64×48mm范圍內的圖像并保存到計算機內。

　　拼接階段

　　計算機根據每次取像時攝像鏡頭的位置對所有的圖像按照移動路徑進行拼接生成一個封閉的整體圖形。

　　計算階段

　　在已生成的整體圖形中對圖像邊緣進行取點和計算得出被測件的外形尺寸并對該封閉的圖形上的相應點的相對位置關系進行計算，所有計算結果按照要求儲存為當前名義值或者與事先輸入的名義值作對比并且以數字和圖形方式輸出。

全自動二次元測量?jī)x的維護：

　　1、儀器應放在清潔干燥的室內（室溫20℃±5℃，濕度低于60%），避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌，影響儀器性能。

　　2、儀器使用完畢，工作面應隨時擦拭干凈，建議再罩上防塵套。

　　3、儀器的傳動機構及運動導軌、應定期上潤滑油，使機構運動順暢，保持良好的使用狀態。

　　4、工作臺玻璃及油漆表面臟了，可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面，否則，會使油漆表面失去光澤。

　　5、儀器LED光源使用壽命很長，但當有燈泡燒壞時，請通知廠商，由專業人員為您更換。

　　6、儀器精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自行拆卸，如有問題請通知廠商解決。

　　7、軟件已對工作臺與光學尺的誤差進行了精確補償，請勿自行更改。否則，會產生錯誤的測量結果。

　　8、儀器所有電氣接插件、一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能，重則可能損壞系統。

　　感謝閱讀，以上就是對全自動二次元測量?jī)x的測量方法與維護的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關全自動二次元測量?jī)x的詳細事宜，歡迎致電詳詢，竭誠為您服務。
