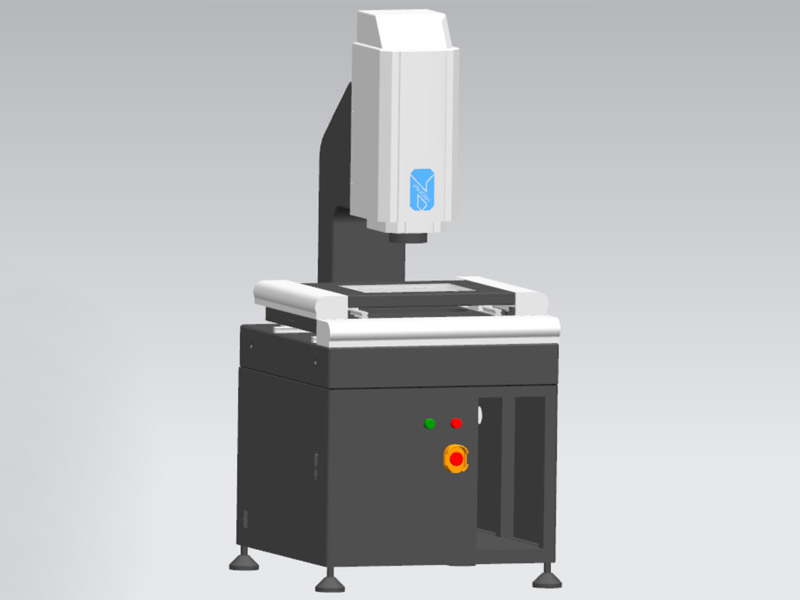

三次元影像測量儀使用本身的硬件將所能捕捉到的圖像通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。下面小編和大家介紹關于三次元影像測量儀原理以及基本功能的內容，歡迎閱讀！

三次元影像測量儀原理：

　　1.三坐標測量機控制系統的工作原理是：三坐標測量機控制箱或計算機指令通過系統控制單元，根據設定的速度，加速度，驅動三軸直流伺服電機旋轉，通過光柵和電機反饋電路控制運行速度和電機速度，使三軸同步平穩。

　　2.控制系統控制三坐標測量機的運動軌跡有兩種方式：飛行測量和點定位。？飛行模式測量效率高，運動時停頓少。？點定位模式適用于測量指定截面或位置。

　　3.可通過語句設置三坐標測量機控制系統。當進入計算機指令中指定的接觸探測距離時，控制單元將控制三坐標測量機從位置的運動速度轉換為探測速度，從而使測量頭慢慢接近被測部件。

　　4.當有觸發信號時，自動三坐標測量機控制系統收集數據，處理光柵讀數；當測量頭傳感器通過控制箱或計算機指令與被測部件接觸時，被觸發的信號會被觸發。

　　當信號被傳送到控制單元后，測量機器立即停止移動測量頭保護功能），并鎖定三軸光柵此時的讀數。這是三坐標測量機測量的點的坐標。

　　5.根據補償文件，自動三坐標測量機控制系統還可對三坐標測量機進行21項誤差補償。

三次元測量儀基本功能：

　　靈活定位：正確、旋轉、零放置、平移、坐標系存儲、提取。點，直線，平面，圓，橢圓，相交，距離，對稱，垂直，角度。直線度，平面度，圓度。平行度、垂直度、傾斜度、同軸度（同心度）、對稱位置度、端面跳動、全跳動?？梢宰詣?dòng)編程和測量，以提高工作效率。保存打印測量結果和測量報告。Word、Excl、TX等測量報告輸出格式。Winow操作系統，中文操作界面；中文、英語和德語相互轉換。
