全自動工具金相測量儀 V800

產品詳情

設備介紹

設備結構形式

采用龍門橋式結構，運動為龍門架移動，如圖（參考）：

一.設備應用：

檢測項目及技術要求

1.1觀察與測量TFT面板。

1.2使用時支持充氣分離產品與臺面。

1.3支持分區背光控制。

1.3電動對焦：無極電子調速，提供精準對焦和快速對焦功能。

2.配置要求

此裝置采集圖像清晰可辨；

此裝置可切換不同放大倍率（光學倍率25X,50X,100X,200X，500X,1000X）；

此裝置使用尼康顯微光路，反射照明光源為高顯指LED照明；

此裝置測量系統精度可靠；

此裝置測量結果可設置輸出成指定文檔；

具充足保養、維修空間。

操作人員動作記錄、存儲功能，方便管理人員對于故障的原因分析。

二、設備主要技術參數

Type A

運動行程

Movement stroke (mm)

X:900mm Y:500mm

調焦行程

Focusing stroke (mm)

(Z軸)150mm

(Z axis) 150mm

測量與瞄準系統

Measurement and aiming system

2/3"sony senser,數字彩色相機,2560*1920

2/3"sony senser, digital color camera, 2560*1920

視場外精度

Off-site accuracy

3+（L/1000）um

視場內精度

In-field accuracy

±1um

面背光

Face backlight

75英寸（3行4列可分區控制）

75 inches (3 rows and 4 columns can be partitioned control)

反射照明系統

Reflective lighting system

高顯指LED反射照明

High-definition LED reflective lighting

透射照明系統

Transmission lighting system

高顯指LED透射照明

High-definition LED transmission lighting

工作高度

Working height

850mm

外形尺寸(長×寬×高)

Dimensions (mm) (length × width × height)

1500*800*1750

儀器重量

Instrument weight (kg)

約900KG

About 900KG

玻璃臺承重

Glass table bearing

50kg

儀器電源

Instrument power

220V±10%（AC）50HZ

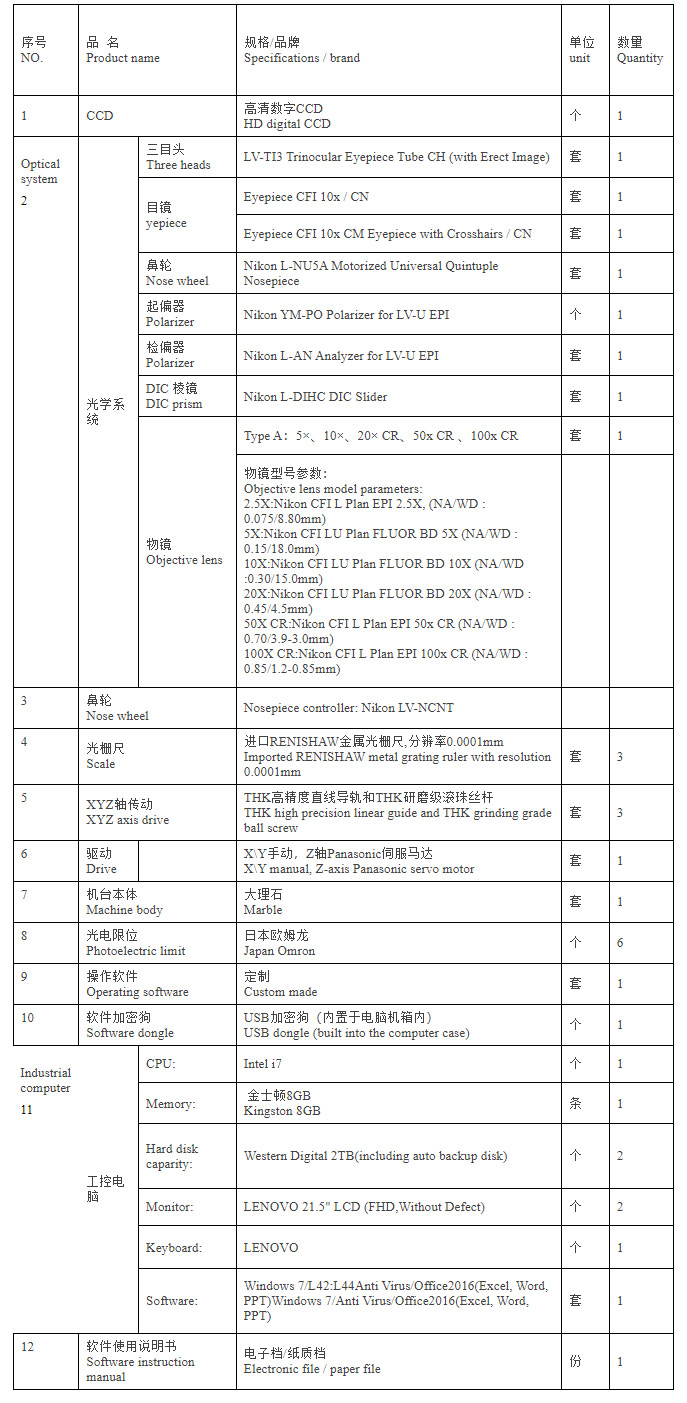

檢測設備配置表

三、主要部件介紹說明

1. 運動控制器

1.1集成了操縱盒搖桿控制功能。

1.2提供軟件限位保護、機械限位保護以及光電限位三重保護功能。

1.3采用一體式高度集成。服務極為方便，如果出現品質問題直接更換一個新控制器，全部解決控制問題，減少很多售后服務檢查時間，大幅降低客戶維修成本。

2.顯微鏡機身

2.1高可靠性鏡架：為了進一步保證測量精度，載物臺基座采用高度耐用和防振動的鏡架。由于花崗巖的高穩定性，使測量可達到亞微米水平，同時確保最大程度的降低誤差

2.2 顯微鏡載物臺：一臺好的顯微鏡，不僅需要精確性和堅固性，而且還要能使這種品質得以長期保持。我們使用經長時間消應力處理的天然大理石，并通過使用線性導軌做引導機構，保證了顯微鏡載物臺最佳的線性度。

2.3 顯微鏡Z軸機構：此顯微鏡采用電動調焦功能，使用電動調焦可大幅提高操作性，并減少了進行聚焦時的操作疲勞。控制盒可以安放在桌面任意位置，可以輕松實現粗調與微調之間的切換，同時還可以配備自動聚焦單元。

3.照明系統

表面光：12V-15W高顯指LED燈箱

下光源：LED長壽命冷光源

5. 工控機硬件配置及說明

計算機系統采用IPC工控，具體配置如下：

CPU : 英特爾酷睿i7以上

內存：8G DDR3

硬盤: 硬盤大于等于2T

網卡：10/100/1000Mbit Giga LAN兩個以上

I/O界面：4個USB 3.0（2個在面板，2個在背板）

2個PCI插槽，1個PCI-1插槽

2個COM口

2個PS/2插孔

MONITOR : 21”以上液晶顯示器

操作系統：中文簡體 Windows 7 PRO專業版

Anti Virus 等防毒軟體。

Microsoft OFFICE 工具軟體

6. 軟件功能說明

軟件功能簡介：

(1) 測量元素種類齊全：

能直接測量12種元素（點、直線、圓、圓弧、橢圓、矩形、槽形、○形環、距離、角度、開云線,閉云線）。能測量閉合云線的周長，面積及重心，使用三次插值算法，為目前最準測量云線的方法。采樣點越多，越精準。

超強尋邊算法，確保尋邊準確無誤.亞像素尋邊，精度可達像素的

1/10.有自動去毛邊功能，對陰暗不明的邊界一樣可以準確的找出.

(2) 自動判別測量(自動識別線，圓，弧)

只要將鼠標放在工件的邊緣上，即可自動尋邊得到線，圓或者弧.

(3) 顯示結果豐富

對各種元素的測量結果顯示﹐其信息量大﹐能滿足各種客戶的需要。并可設置哪些內容顯示,哪些內容不顯示﹐也可以單個元素進行單獨設置其顯示信息。也可對同類元素進行設置.

(4) 運行用戶程序時，可將數據自動對齊導入到Excel中.

(5)輔助調光

調光指示器,會指示用戶什么時候光強最好﹐避免了因打光所帶來的測量誤差﹐提高了測量精度和測量效率。

(6)標注功能：

能直接在繪圖區及影像區的元素圖形上標注角度、距離、X方向距離、Y方向距離、圓（?。┌霃健A（?。┲睆?、弧長。

(7)系統誤差修正：

軟件帶有系統誤差修正功能。目前可進行線性，區段補償，垂直度誤差補償，扭擺誤差補償(特別對大行程，移動滑架式機器有用)，Z軸直線度誤差補償，鏡頭中心偏移誤差補償。

(8)公差

完善的尺寸公差計算能力。可設置默認的公差帶符合國標的形位公差計算能力，能計算形狀公差，真直度，圓、弧的真圓度。位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度﹐對稱度。超差能自動報警，并以紅色警示。

(9) DXF檔導入編程

(9) DXF file import programming

DXF圖檔導入，自動產生名義值，并自動產生工件的測量程序。測量完成后，可進行測量值和名義值的比對。(11)一次測量多個相同工件(陣列測量)提供多個相同工件放置在工件臺，可以一次性測量完成所有的工件，這就是陣列測量。軟件提供矩形陣列和環形陣列功能。矩形陣列就是工件在水平和垂直方向呈規律放置。環形陣列就是工件繞著某點旋轉，呈環形狀態。并自動將測量數據導出到報表及SPC軟件中.

四、機臺動力環境

1. 機臺適用環境條件

工作環境溫度：(20±3)℃ 濕度60%～90%

潔凈度：100～100K

噪音：75db以下

振動：機房不要建在有強振源、高噪聲區域，如：附近有沖床，壓力機，鍛造設備，打樁機等

磁場、電場：不要建在強電場、強磁場附近，如電源斷電設備、變壓器、電火花加工機床、變頻電爐電弧焊及滾焊機等；以及高粉塵區、腐蝕性氣體源附近。對于有害氣體車間，必須布置于有害氣體車間的上風。

2. 系統動力

電源(單相）：(220±5)V/50-60HZ/4A 總功率：800W

工廠必須為設備提供至少第三種接地裝置。
